Pumpengruppe mit witterungsgefühtem Heizungsregler, UPM3 Hybrid 25-70 für gemischte Heizkreise. Der montierte Stellantrieb regelt die VLTemperatur in Abhängigkeit der Außentemperatur.
Typische Installation auf Heizkreisverteiler mit 125 mm Achsabstand oder Wandmontage.
Der Wärmeerzeuger benötigt keine Mischeregelung für den Heizkreis. Diese ist bereits auf dem Mischermtor integriert.

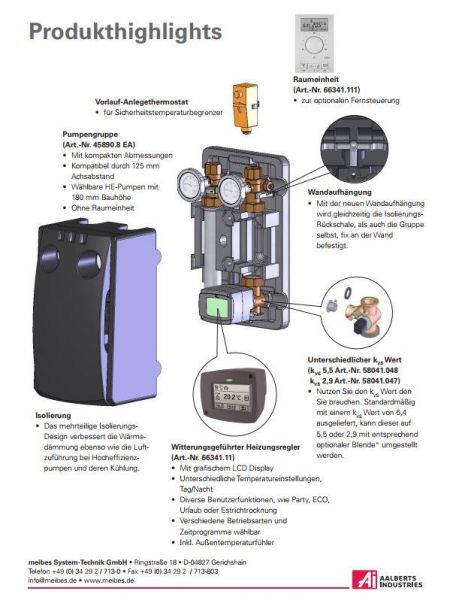

Bestehend aus:
Grundfospumpe UPM3 Hybrid 25-70 (Einbaulänge 180 mm)
2 Kugelhähne mit Zeigerthermometer
3-Wege-Mischer miit stufenlos einstellbarem Bypass
montierter Stellantrieb mit integrierter Regelung für witterungsgeführte Heizkreisregelung
Rückflussverhinderer im Rücklauf
Dämmschalen aus EPP
Wandhalter (für Montage ohne Verteiler)
Technische Daten:
Anschlüsse zum Heizkreis: 1" IG
Anschlüsse zum Pufferspeicher: 1 1/2" AG (fld.)
Abstand VL - RL: 125mm
Temperaturanzeige: 0 bis 120 Grad
max. Betriebstemperatur: 110 Grad
max. Betriebsdruck: 6 bar
Kvs-Wert: 6,0 m3/h
erreichbarer Volumenstrom: 2,45 m3/h
Höhe: 420 rnrn
Breite: 250 mm
Tiefe: 255 mm
